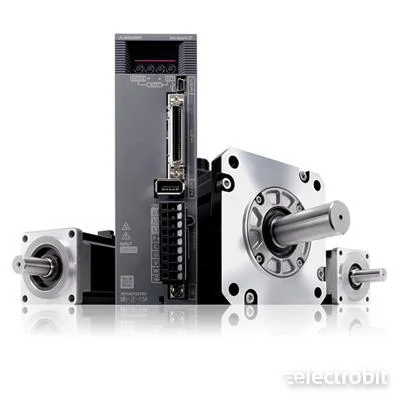

Сервоприводы MR-JE

Tehniline info

• MR-JE Servovõimendite spetsifikatsioon
  MR-JE Servovõimendite spetsifikatsioon

  		10A/B/C²	20A/B/C²	40A/B/C²	70A/B/C²	100A/B/C²	200A/B/C²	300A/B/C²
  Võimsus		0.1 kW	0.2 kW	0.4 kW	0.7 kW	1 kW	2 kW	3 kW
  Toide		1 võ3 faasi, 200..240 VAC 50/60 Hz				1 võ3 faasi, 200..240 VAC 50/60 Hz¹		3 x 200..240 VAC 50/60 Hz
  Dünaamiline pidur		olemas
  MR-JE A	Positsioonijuhtimine
  	Max. sisendpulsi sagedus	4 Mpps (diff.vastuvõtja), 200 kpps (avatud kollektor vastuvõtja)
  	Tagasisidepulsi sagedus	Enkooderi väljund: 131072 p/pööre (17 bit)
  	Momendi piiramine	Vastavalt parameetritele või analoogsisendiga (0..10 VDC)
  	Kiiruse juhtimine
  	Juhtimisulatus	Analoogsisendiga 1:2000, sisekäskudega 1:5000
  	Kiiruse täpsus	±0,01% (koormus 0..100%), ±0,2% analoogsignaaliga juhtimisel
  	Momendi piiramine	Vastavalt parameetritele või analoogsisendiga (0..10 VDC)
  	Momendi juhtimine
  	Juhtimisulatus	±8 VDC
  	Kiiruse piiramine	Vastavalt parameetritele või analoogsisendiga (0..±10 VDC)
  MR-JE B	SSCNETIII/H käsutsükkel	0,444 ms, 0,888 ms
  Kaitsefunktsioonid		Ülekoormus, regeneratiiv ülepinge, enkooderi kaitse, alapinge, ülekiirus, ülevool jne.
  Kaitsklass / jahutus		IP20 / ventilaatorivaba				IP20 / ventilaator
  Keskkond	Ümbritsev temperatuur	0 ... 55 °C
  	Õhuniiskus	5 ... 90 % RH kondensaadivaba
  Kaal [kg]		0,8	0,8	0,8	1,5	1,5	2,1	2,1
  Mõõdud L x K x S [mm]		50 x 156 x 135	50 x 156 x 135	50 x 156 x 135	70 x 156 x 185	70 x 156 x 185	90 x 156 x 195	90 x 156 x 195

  ¹ - Kasutades ühefaasilist toidet on servovõimendi lubatud koormus 75% nimikoormusest.
  ² - A mudelitel on Modbus-RTU andmeside liides, B mudelitel on SSCNETIII/H andmeside liides, C mudelitel on CC-Link IE Basic andmeside liides.



  Link:

  https://electrobit.ee/techdata?id=59

  Kopeeritud

• MR-JE Servomootorite sobivustabel
  MR-JE Servomootorite sobivustabel

  Mitsubishi Electric MR-JE sarja servomootorid on saadaval kuni 3 kW võimsusega ja varustatud tagasiside enkoodriga, mis edastab 131072 impulssi pöörde kohta (17 bit). Mootorid on saadaval madala või keskmise inertsiga nimipööretega 3000 p/min (max 5000 p/min) või 2000 p/min (max 3000 p/min).

  Mootorite sobivustabel

  MR-JE mootorite sari	Nimikiirus [p/min]	Väljund- võimsus [kW]	Nimi- vool [A]	Nimi- moment [Nm]	Tüüp	MR-JE
  						10	20	40	70	100	200	300
  HG-KN madal inerts	3000 max 5000	0,1	0,8	0,32	HG-KN13(B)	•●
  		0,2	1,3	0,64	HG-KN23(B)		•●
  		0,4	2,7	1,3	HG-KN43(B)			•●
  		0,7	4,8	2,4	HG-KN73(B)JK				•●
  HG-SN keskmine inerts	2000 max 3000	0,5	2,9	2,4	HG-SN52(B)JK				•●
  		1	6,0	4,8	HG-SN102(B)JK					•●
  		1,5	8,9	7,2	HG-SN152(B)JK						•●
  		2	9,0	9,6	HG-SN202(B)JK						•●
  		3	11	14,3	HG-SN302(B)JK							•●



  Link:

  https://electrobit.ee/techdata?id=60

  Kopeeritud

• Kataloogid, brošüürid, failid
  kataloogid

  Mitsubishi MELSERVO MR-JE tehniline kataloog

  MelservoJE_l03086g.pdf

  Mitsubishi MELSERVO MR-JE tehniline kataloog, MR-JE_A, MR-JE_B, MR-JE_C

  Faili tüüp: kataloogid, keel: eng
