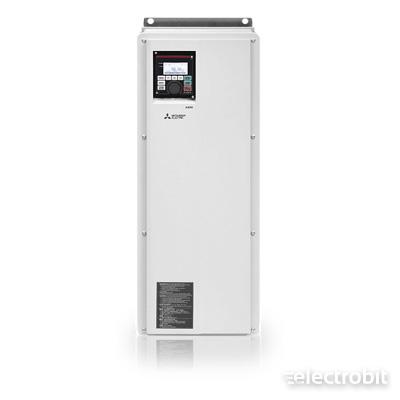

FR-F846 sagedusmuundurid

Tehniline info

• Ülevaade
  Ülevaade

  Laiendatud PID kontroller

  FR-F800 sagedusmuundur erineb täiustatud PID funktsionaalsuse poolest. FR-F800 sagedusmuunduriga saab ventilaatorit, pumpa või kompressorit juhtida ka ilma väliskontrollerita. Lisaks on FR-F800 sagedusmuunduril sisseehitatud täisväärtuslik vabalt programmeeritav kontroller (PLC).

  Mõned PID kontrolleri funktsioonid:

  • Mitme pumba juhtimine
  • Kaks PID kontrollerit
  • PID seadeväärtuse muutmine otse puldilt (jälgimisolekus)
  • Pumba perioodilise sisselülitamise funktsioon (nt. ummistuse likvideerimiseks)
  • PID väljundväärtuse lukustamine
  • PID alumise/ülemise limiidi saavutamise eelhoiatus
  • Torusiku lõhkemise tuvastus / Kuivkäigu kaitse
  • PID seadeväärtuse valik binaarsisendite kaudu (lisaks muudele võimalustele)
  • Torustiku sujuv täitmine hüdrolöökide vältimiseks
  • Hüdrolöögi vältimine seiskamisel
  • PID funktsiooni sujuv käivitamine
  • Kiirendusfunktsioon enne "uinumist"
  • Automaatne PID häälestus
  • ja palju veel...

  Koormuse tuvastamine

  Tänu unikaalsele algoritmile suudab FR-F800 sagedusmuundur suure täpsusega määrata ventilaatori või pumba koormuskõvera ja hoiatada, kui koormus väljub seatud piiridest. Tänu sellele funktsioonile on võimalik tuvastada näiteks pumba ummistust või rebenenud rihma.

  Pumba puhastamine (setete eemaldamine)

  Pumba puhastusfunktsiooni võib käivitada automaatselt periooditi või kasutaja poolt antud käsuga.

  Mootori eelsoojenduse funktsioon

  FR-F800 sagedusmuunduril on mootori eelsoojenduse funktsioon liigse niiskuse eemaldamiseks mootori mähistest, kui ajam näiteks pikemat aega on välja lülitatud.

  Mehhaanilise resonantsi vältimine

  See funktsioon pikendab ajami mehhaanilist eluiga kompenseerides vibreerimise, mis on tingitud mehhaanilisest resonantsist.

  Tulekahju režiim

  Eriolukordades, nagu näiteks tulekahju, on ventilaatori mootoril kõrgeim prioriteet. See funktsioon võimaldab juhtida mootorit viimse piirini, ignoreerides kaitsefunktsioone, isegi kui sagedusmuundur tuvastab vea.

  Arukas energiasääst

  Kõik Mitsubishi Electric sagedusmuundurid võimaldavad kasutajal säästa energiat. FR-F800 sagedusmuundur on viinud energiasäästu võimalused uuele tasemele. Üks uutest funktsioonidest on AOEC algoritm (Advanced Optimum Excitation Control, Täiustatud Optimaalse Ergutuse Juhtimine). AOEC võimaldab täiendavat energiasäästu ajamitele, mis vajavad suuremat momenti kiirendamisel või aeglustamisel.

  FR-F800 sagedusmuunduril on sissehitatu ümbritseva keskkonna temperatuuri andur, tänu millele ta võib juhtida ka väliseid jahutusventilaatoreid ning lülitada nad sisse ainult siis, kui ümbritsev keskkond on liiga soe.

  Nagu tänapäeva sõidukitel on start/stopp süsteem, on ka FR-F800 varustatud sarnase funktsiooniga, mille abil lülitatakse pikema seisaku ajaks välja jõuahela mittevajalikud ahelad ja jäetakse töösse vaid juhtahel. "Ärkamine" toimub vaid ühe sekundi jooksul.

  Säästetud energia hulka on võimalik kuvada ka puldi kuvarile.

  Lihtsustatud mootori mõõdistamine (PM ja lühisrootoriga mootorid)

  Parema mootori juhtimiseks on FR-F800 sagedusmuundur varustatud mootori lihtsustatud mõõdistamise funktsiooniga, mis määrab nii lühisrootoriga mootorite kui ka püsimagnetmootorite parameetreid.

  Avariiseiskamise funktsioon "Safe Torque Off" (STO) EN 61800-5-2 SIL2

  FR-F800 sagedusmuundurid on varustatud avariiseiskamise ahelaga, mis vastab standardile EN 61800-5-2 SIL2. Ahela katkestamisel vabastatakse mootor koheselt pingest ja välistatakse tema taaskäivitus.

  Lihtne häälestamisel

  FR-F800 sagedusmuunduril on mitmeid funktsioone ja omadusi seadme häälestamise lihtsustamiseks. Näiteks, kasutades USB mälupulka või FR-Configurator 2 tarkvara, saab suurema vaevata kopeerida parameetreid.

  Sisseehitatud PLC

  Sisseehitatud kontroller on piisava suure mäluga (6 000 sammu), et luua eraldiseisevad projektid muunduri ja teiste sisendite/väljundite juhtimiseks. Kontrolleri sisendeid/väljundeid saab laiendada lisakaartide abil.

  Pikendatud tööiga

  FR-F800 sarja sagedusmuundurid on arvestatud töötama üle 10-ne aasta. See sai võimalikuks eelkõige tänu kõrgkvaliteetsetele komponentidele, nagu soojusvastupidavad kondensaatorid, suletud laagrite- ja erimäärdega jahutusventilaatorid ning suure koormustaluvusega jõumoodulid.

  Jahutusõhu liikumine käib ainult läbi jahutusradiaatori, mitte elektroonika komponentide, jättes sagedusmuunduri sisu mustusest ja tolmust vabaks.

  Kõik elektroonika plaadid on kaetud kas ühe- või kahekordse kaitselaki kihiga.

  Kommunikatsioon

  FR-F800 sagedusmuundur on varustatud USB-liidesega ja RS-485 RJ45 liidesega, mis toetab ModBus ja Mitsubishi Electric sagedusmuunduri protokolle. Lisaks on võimalik paigaldada erinevate kommunikatsioonide lisakaarte:

  • CC-Link IE Field (FR-A8NCE)
  • CC-Link (FR-A8NC)
  • Profibus DPV1 Dsub (A8NDPV1)
  • Profibus DP PPO (FR-A8NP)
  • Profinet (A8NPRT_2P)
  • EtherCat (A8NECT_2P)
  • Ethernet-IP (A8NEIP_2P)
  • DeviceNet (FR-A8ND)
  • Can Open (FR-A8NCA)
  • LONWORKS (FR-A8NL)
  • Sissehitatud RS485 (Modbus-RTU, BacNet)

  Link:

  https://electrobit.ee/techdata?id=30

  Kopeeritud

• Spetsifikatsioonid
  Spetsifikatsioonid

  Üldspetsifikatsioon

  Parameeter	Spetsifikatsioon
  Toitepinge	FR-F846: 3 x 380-500 V AC (-15 %, +10 %) 50/60 Hz
  Väljundsagedus	0 ... 590 Hz
  Ümbritsev temperatuur	-10 °C to +40 °C (LD)*
  Ümbritsev õhuniiskus	Max. 95 % RH (kondensaadivaba)
  Kaitseaste	IP55
  Vibratsioonitaluvus	Max. 5.9 m/s²

  Sagedusmuunduri nimivoolud, mõõdud, kaal

  Sagedusmuunduri tüüp	Nimivool [A]*	Võimsus [kW]*	Mõõdud L x K x S [mm]	Kaal [kg]	Maks. mootori kaablipikkus [m]
  	LD	LD
  FR-F846-00023	2,1	0,75	238 x 520 x 271	15	300
  FR-F846-00038	3,5	1,5	238 x 520 x 271	15	500
  FR-F846-00052	4,8	2,2	238 x 520 x 271	15	500
  FR-F846-00083	7,6	3,7	238 x 520 x 271	15	500
  FR-F846-00126	11,5	5,5	238 x 520 x 271	16	500
  FR-F846-00170	16	7,5	238 x 520 x 271	17	500
  FR-F846-00250	23	11	238 x 650 x 285	26	500
  FR-F846-00310	29	15	238 x 650 x 285	26	500
  FR-F846-00380	35	18,5	238 x 650 x 285	27	500
  FR-F846-00470	43	22	238 x 650 x 285	27	500
  FR-F846-00620	57	30	345 x 790 x 357	59	500
  FR-F846-00770	70	37	345 x 790 x 357	60	500
  FR-F846-00930	85	45	345 x 790 x 357	63	500
  FR-F846-01160	106	55	345 x 790 x 357	64	500
  FR-F846-01800	144	75	420 x 1360 x 457	147	500
  FR-F846-02160	180	90	420 x 1360 x 457	150	500
  FR-F846-02600	216	110	420 x 1360 x 457	153	500
  FR-F846-03250	260	132	420 x 1510 x 457	189	500
  FR-F846-03610	325	160	420 x 1510 x 457	193	500

  * LD= Light duty (120 % at 60 s, 150 % at 3 s);



  Link:

  https://electrobit.ee/techdata?id=31

  Kopeeritud
