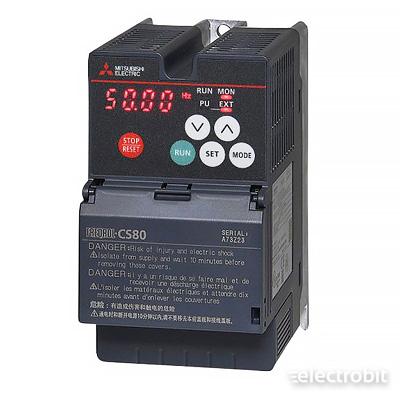

FR-CS80 sagedusmuundurid

Tehniline info

• FR-CS80 ja FR-D740 võrslustabel
  FR-CS80 ja FR-D740 võrslustabel

  Funktsioon	FR-D700	FR-CS80
  Turvalisuse sisend	SC mudel	Mitte rakendatav
  Paroolikaitse, 4-kohaline	✓	✓
  Üldotstarbeline magnetvälja vektori juhtimine	✓	✓
  Optimaalne ergastuse juhtimine	✗	✓
  Sisseehitatud piduritransistor	✓ (✗: 008 ja 014)	✗
  Regeneratsiooni vältimise funktsioon (Pr.882)	✓	✓
  Võrgukatkestuse aeglustus-peatumise funktsioon	✓	✓
  Jätkusuutlik töö katkestusteta	✓	✓
  Suurenenud magnetiline ergastus aeglustus	✗	✓
  PTC	✓	✗
  T4 – 4mA kontroll	✗	✓
  Tantsuri juhtimine	✓	✗
  Üles-alla funktsioon	✓	✗ (Üles/Alla nupud)
  RS-485 andmeedastuskiirus	38500 bps	115200 bps
  FR-PA07	✓	✓
  FR-LU08	✗	✓
  S-muster	✓	✓
  3-punktiline V/F reguleerimine	✗	✓
  Maksimaalne mootorikaabli pikkus	30...500 m	25...100 m
  Sisendid	5	5
  Väljundid	3	1
  AI	2	2
  AO	1	0
  Töö keskkonnatemperatuur	-10..50 °C	-10..40 °C
  40..50 °C nimivoolu 15% vähendatud	✓	✓
  Nimivool (A) (400V, 50°C/40°C)	1.2-16.0 / 1.4-19.2	1.0-25.1 / 1.2-29.5
  Nimivool (A) (200V, 50°C/40°C)	0.8-10.0 / -	2.1-8.5 / 2.5-10.0
  Aluse mõõt (mm) (400V)	108x128, 220x150	68x128, 180x260
  Aluse mõõt (mm) (200V)	68x128, 140x150	68x128, 108x128
  Pr.14 - Koormusmustri valik	✓	✗ (kasuta 3-punktilist V/F)
  Pr.37 - Kiirusnäidik	✓	✗
  Pr.52 – Ekraanivaatluse andmed	✓	✗ (kasuta: Pr.774..776)
  Pr.100..105 – 3-punktiline V/F	✗	✓
  Pr.152,153 – Y13 – Nullvool	✓	✗
  Pr.160	✓	✗ (kasuta 4-kohalist parooli)
  Pr.162 – Sageduse otsing	✓	✗
  Pr.166 – Y12 säilimisaja määramine	✓	✗
  RUN väljundi funktsioon	Pr.190	✗
  ABC releefunktsioon	Pr.192	Pr.195
  NET Y0..Y3 funktsioon	✗	Pr.190..Pr.194
  SO väljundi funktsioon	Pr.197	✗
  Pr.240 – Pehme PWM	✓	✓ pikendatud
  Pr.241 – Analoogühik	✓	✗
  Pr.244 – Jahutusventilaatori töö	✓	✗
  Pr.255..259 – Elu alarmi kuvamine	✓	✗
  Pr.260 – PWM automaatne vahetus	✓	✗
  Pr.268 – Monitori kümnendikute valik	✓	✗
  Pr.269 – Patarei tarkvara versioon	✗	✓
  Pr.295 - Sageduse muutumise suurus	✓	✗
  Pr.298 - Sageduse otsingutugevus	✓	✗
  Pr.299 - Pöörlemisääre tuvastamise valik taaskäivitamisel	✓	✗
  Pr.450 - Teine rakendatud mootor	✓	✗
  Pr.495,496 - Kaugväljund	✓	✗
  Pr.503, 504 - Hooldustiinuse ajastaja	✓	✗
  Pr.555, 556, 557 – Y93 Voolu keskmise väärtuse	✓	✗
  Pr.561 – PTC	✓	✗
  Pr.891 - Kumulatiivse võimsuse monitori digitaalse nihke arv	✓	✗
  Pr.653 - Kiiruspehmenduse juhtimine	✓	✗
  Hädaabi sõiduk	✗	✓
  Sisendi funktsioon	X12, X16, X18, X65, X66, X67	X84
  Väljundi funktsioon	RBP, Y13, FAN, SAFE, SAFE2, Y90, Y93, Y95, REM	Y65, ALM3
  Monitori andmefunktsioon	9, 11, 12, 21, 64	68
  Kaitsefunktsioonid (lisaks teistele)	RB, MT, SA, FN, E.BE, E.PTC, E.SAF	iH, Ed, E.Uut, E.PE6, E.PE2, E.iCF, E.EIO
  Teise mootori funktsioon (RT)	✓	Ainult teine kiirendamine
  Offline automaatne häälestamine	Pr.71 = 3, Pr.80, Pr.83, Pr.84, Pr.96 = 11	Pr.71 = 0, Pr.80, Pr.19, Pr.3, Pr.96 = 1
